Gabionski zid – funkcija, upotreba, prednosti


Riječ „gabion“ izvedenica je stare talijanske riječi, gabbione, što znači “veliki kavez”. Prije oko 7000 godina, rane strukture gabionskog tipa štitile su obale Nila. U srednjovjekovnom razdoblju, gabioni su se koristili kao vojne utvrde. U novijoj povijesti, građevinari su intenzivno koristili gabione za stabilizaciju obala, obala rijeka, autocesta i padina protiv erozije. Od obala Nila, gdje su prvi put nastali pa sve do danas, gabionski zid je blagodat za krajolik. Koristi se već tisućama godina kao oblik gravitacijske potporne konstrukcije te čini atraktivan, učinkovit i jeftin zidni sustav.

Gabionski zid se izvodi pretežno u svrhu osiguranja stabilnosti tla iza zida, ali može biti izveden i kao obložni zid. Izrađuje se od gabionskih koševa koji se slažu u jednom ili više redova, ovisno o visini zida. Koševi imaju oblik kaveza zatvorenog sa svih strana. Izrađeni su od pocinčane hekasgonalne mreže te od lomljenog kamena koji se ugrađuje u koševe. Slaganjem gabionskih koševa u pravilnom rasporedu nastaju potporne konstrukcije koje predstavljaju alternativno rješenje betonskim konstrukcijama u području osiguranja stabilizacije tla.

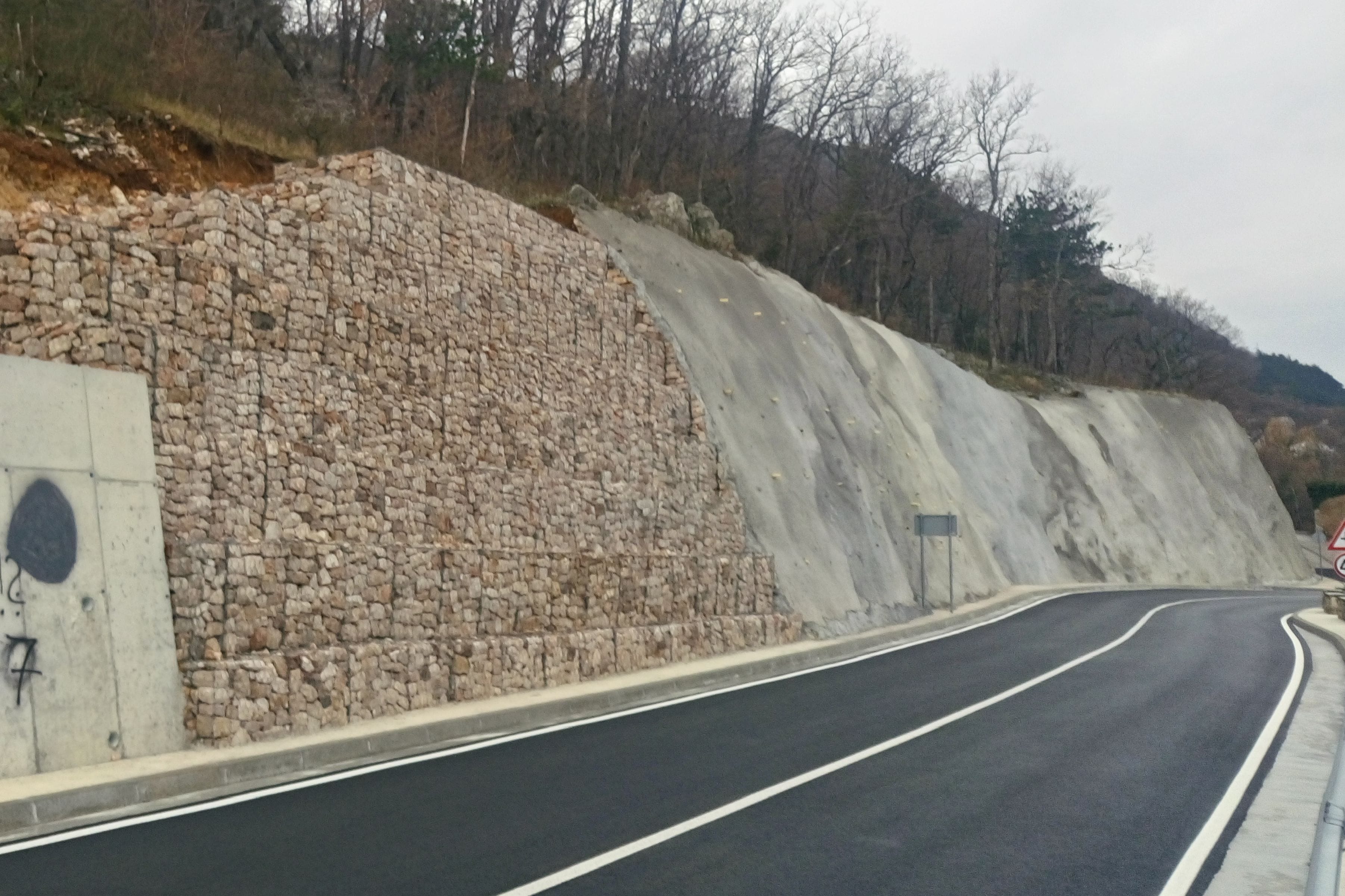

Slika 1. i 2. Prikaz obložnog i potpornog gabionskog zida izvedenih uz prometnice

Gabionski zid ima primjenu uglavnom u niskogradnji, odnosno izgradnji prometnica, nasipa, nosivih zidova, zaštiti kosina uz prometnice, izgradnji vodenih brana itd.


Gabionski zid može imati različite funkcije:


• stvaranje barijere koja sprečava eroziju tla kod stabilizacije obala i nasipa
• sprječavanje klizanja ili ispiranja tla
• smanjenja brzine vode radi sprječavanja erozije tla kod vodenih tokova
• zaštita od buke
• estetska konstrukcija ogradnih zidova vrtova

Gabionski zidovi


Prednosti gabionskog zida:


Estetika – gabionski zid izgleda prirodno te se korištenjem prirodnih materijala uklapa u krajolik
Usklađenost s okolišem – korištenjem materijala nastalog iskopom na gradilištu troškovi dobave i dopreme su značajno smanjeni
• Koristi se kao sustav hlađenja u vrućim klimatskim uvjetima te pruža pasivno hlađenje kretanjem zraka odnosno omogućava ventilaciju
Vodopropusnost – gabionski zid je vodopropusan i ne oštećuje se prolaskom vode kroz zid
Učinkovitost gabionskog zida se može i povećati s vremenom, budući da vegetacija popunjava praznine i ojačava strukturu zida
• Na gabione kretanje tla ne utječe negativno, što je prednost u odnosu na kruće strukture (npr. armiranobetonski zidovi)
Dugotrajnost – kameni blokovi su materijal koji se učestalo koristi radi trajnosti, dugovječnosti i stabilnosti. Često se kamen bira radi svojih estetskih atributa ili zbog mogućnosti iskorištavanja materijala nastalog iskopom.

Uobičajene dimenzije gabionskih koševa su 2,0 x 1,0 x 1,0 m. Pocinčana mreža za izradu koševa ima heksagonalni oblik oka veličine X x Y = 8,0 x 10,0 cm.
Nakon slaganja gabionski koševi se ojačavaju te međusobno povezuju pocinčanom žicom, kako ne bi došlo do deformacije pod težinom gornjih redova gabionskog zida.
Lomljeni kamen koji se ugrađuje mora biti od prirodnog kamena otpornog na atmosferilije. Kamen se deponira blizu postavljenih gabionskih koševa te se strojno i ručno postavlja. Nakon popunjavanja, koševi se zatvaraju i spojevi na mreži se pričvršćuju pocinčanim čeličnim prstenovima.

Gabionski koševi na gradilište se dopremaju složeni kako bi zauzeli čim manje mjesta prilikom transporta. Prije ugradnje koševi se rastvaraju, ravnaju i spajaju te pripremaju za ugradnju.





Prvi red gabionskih koševa postavlja se na temelj izrađen od kamenog materijala ili betona, ovisno o zahtjevima iz projekta. Drugi red gabionskih koševa slaže se na način da se od vanjskog ruba pomiču za određeni pomak prema unutra. Nakon završetka slaganja kamena te zatvaranja, prostor iza gabionskog koša ispunjava se odgovarajućim materijalom do visine gornjeg reda gabiona.



Na zadnjem licu ugrađuje se geotekstil kako bi se odvojile sitne čestice materijala od kamena ugrađenog u gabionski zid pri čemu se osigurava vodopropusnost te mehanizam filtriranja kojim se ograničava ispiranje sitnozrnatog materijala iza zida.
